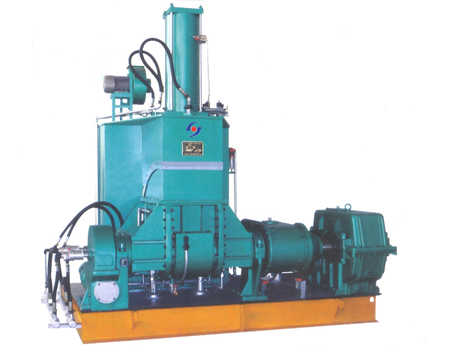

X(S)N 橡塑加压式捏炼机 |
 |
1、混炼室
由优质钢板焊接成W形本体与两块侧板组成。采用夹套结构，供冷却或加热用。内表面镀硬铬。
2、热电阻
混炼室底部中间装有插入式热电阻，与电控系统相接，监测、控制混炼温度。
3、转子
类本伯裹型转子。转子轴中心有孔与凸棱内腔相通，形成冷却、加热通道。棱峰及端面堆焊耐磨硬质合金，经打磨、镀硬铬后抛光。
4、加热冷却系统
采用一套通用管路系统，让冷却水或加热蒸汽分三路通入转子凸棱，混炼室，及压砣空腔，对物料进行循环冷却或加热。
5、翻转机构
由制动电机、摆线减速机和平面包络蜗轮副等构成，驱动混炼室绕前转子翻转140°。
6、防尘密封装置
混炼室上口与机架悬臂接口处采用弧型板槽迷宫式结构，防尘效果好；转子轴端采用接触式无润滑弹簧张紧结构，密封可靠。
7、主传动系统
由主电机、减速机、及速比齿轮箱组成，便于两转子实现相向差速转动。
8、气控系统
由PLC指令控制，双向气缸驱动压砣升降。混炼超载时，压砣自动上浮，可以保护电机。必要时可手动强制压砣升起。
9、电控系统
采用进口PLC装置，电控元器件全部采用进口或引进技术产品提高了系统可靠性。
